女性・高龄者也可以安全作业 轻松更换 折弯机模具更换装置 乐rack

折弯机
模具更换装置

乐rack

研发乐rack,是为了更轻松、更安全的更换折弯机模具,不需要举起沉重的模具,使这项辛苦的工作变得轻松。

乐rack 的特长

1

只需将冲头和模具从存放处滑出,
即可将其移动到折弯机上

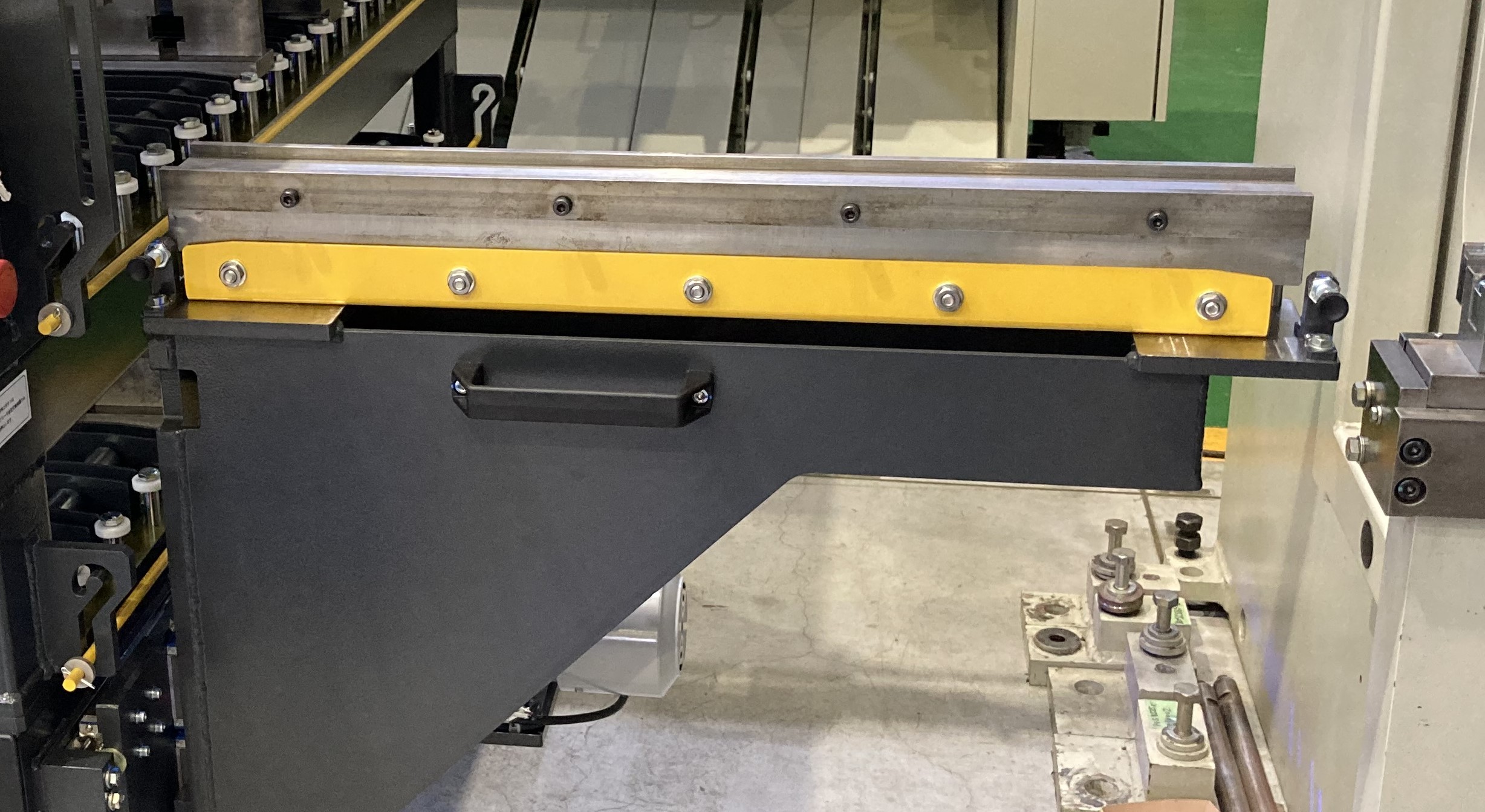

步骤1将模具滑到滑臂上

将模具滑到滑臂上

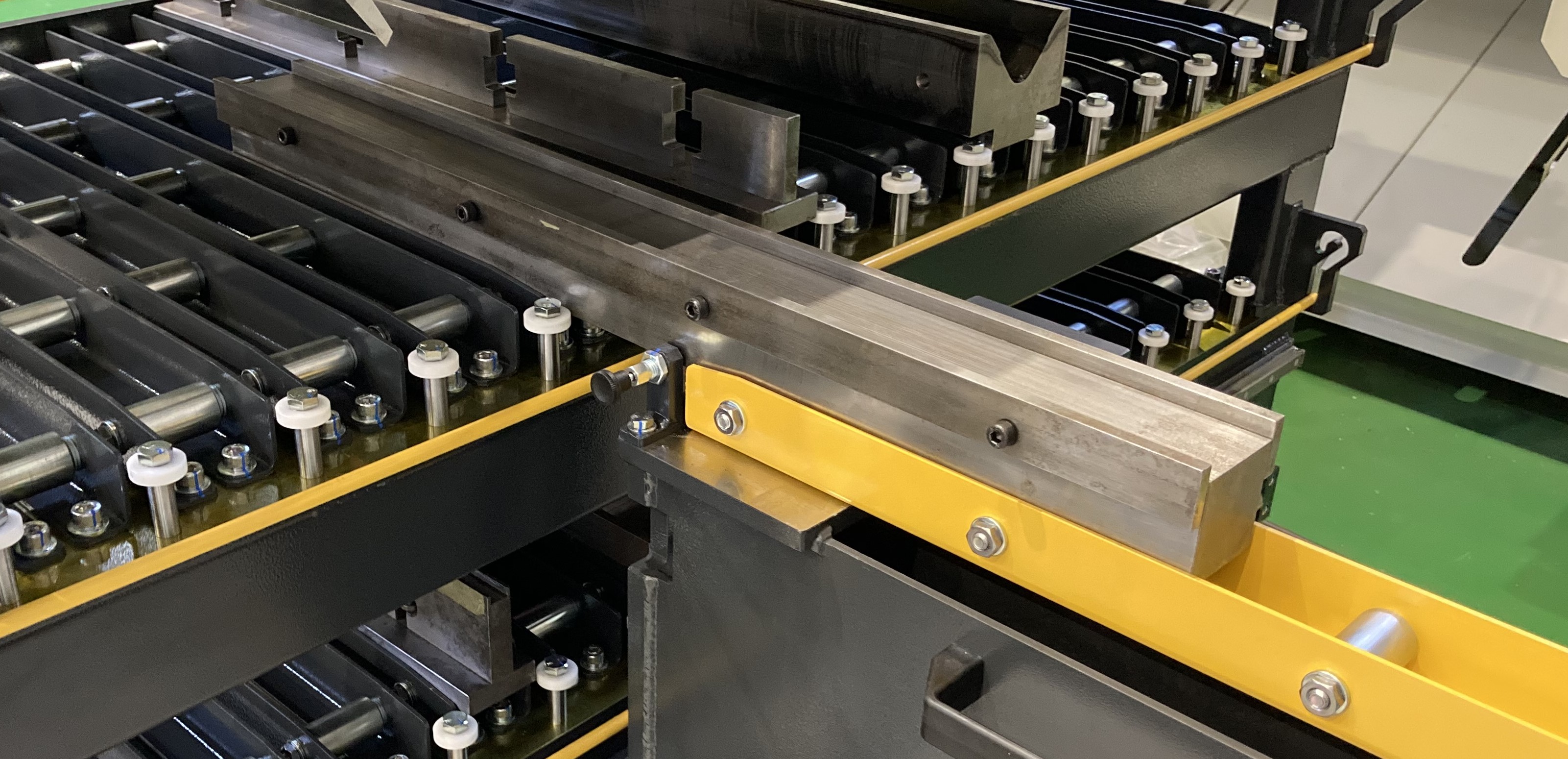

步骤2移动滑臂

移动滑臂

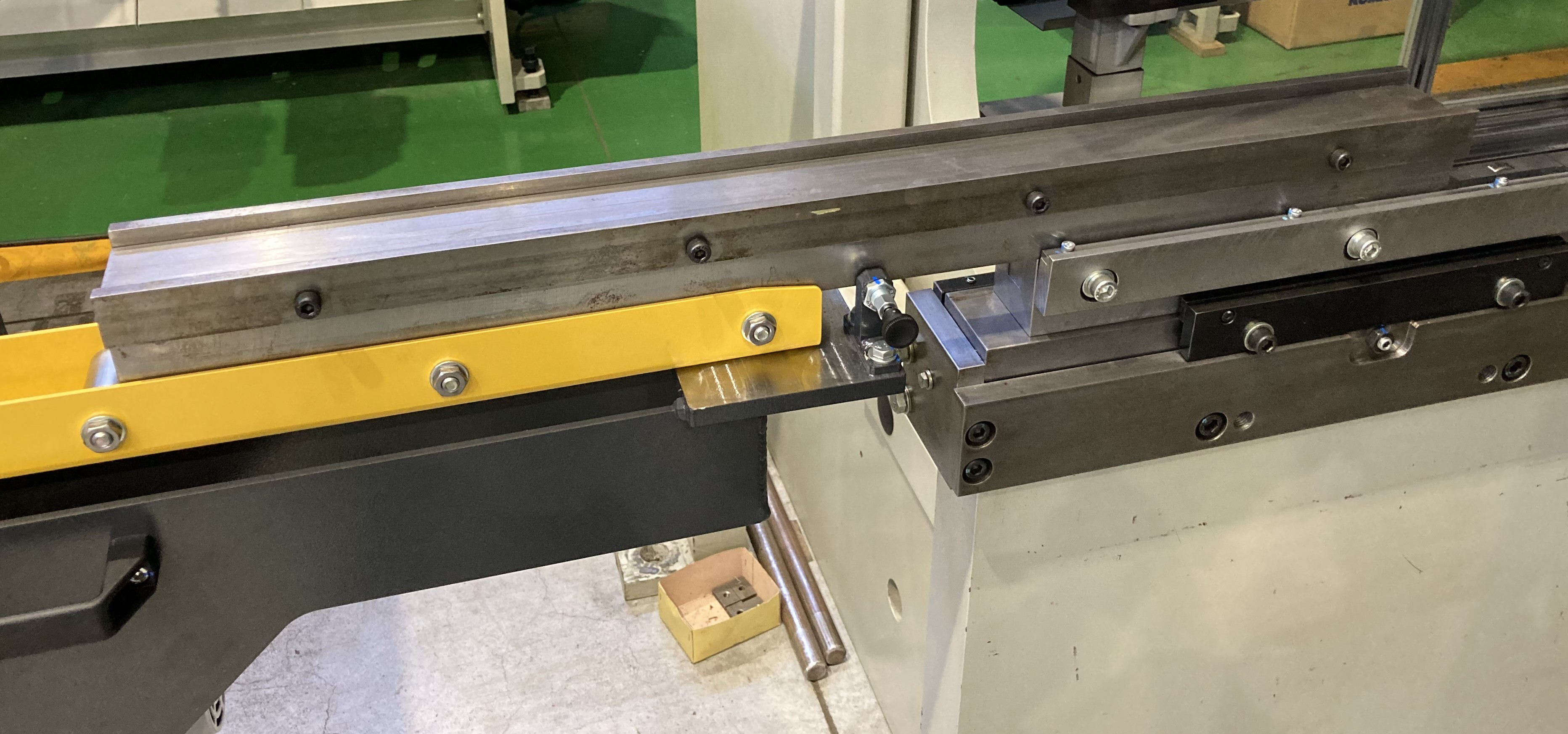

步骤3将模具滑到折弯机上

将模具滑到折弯机上

2

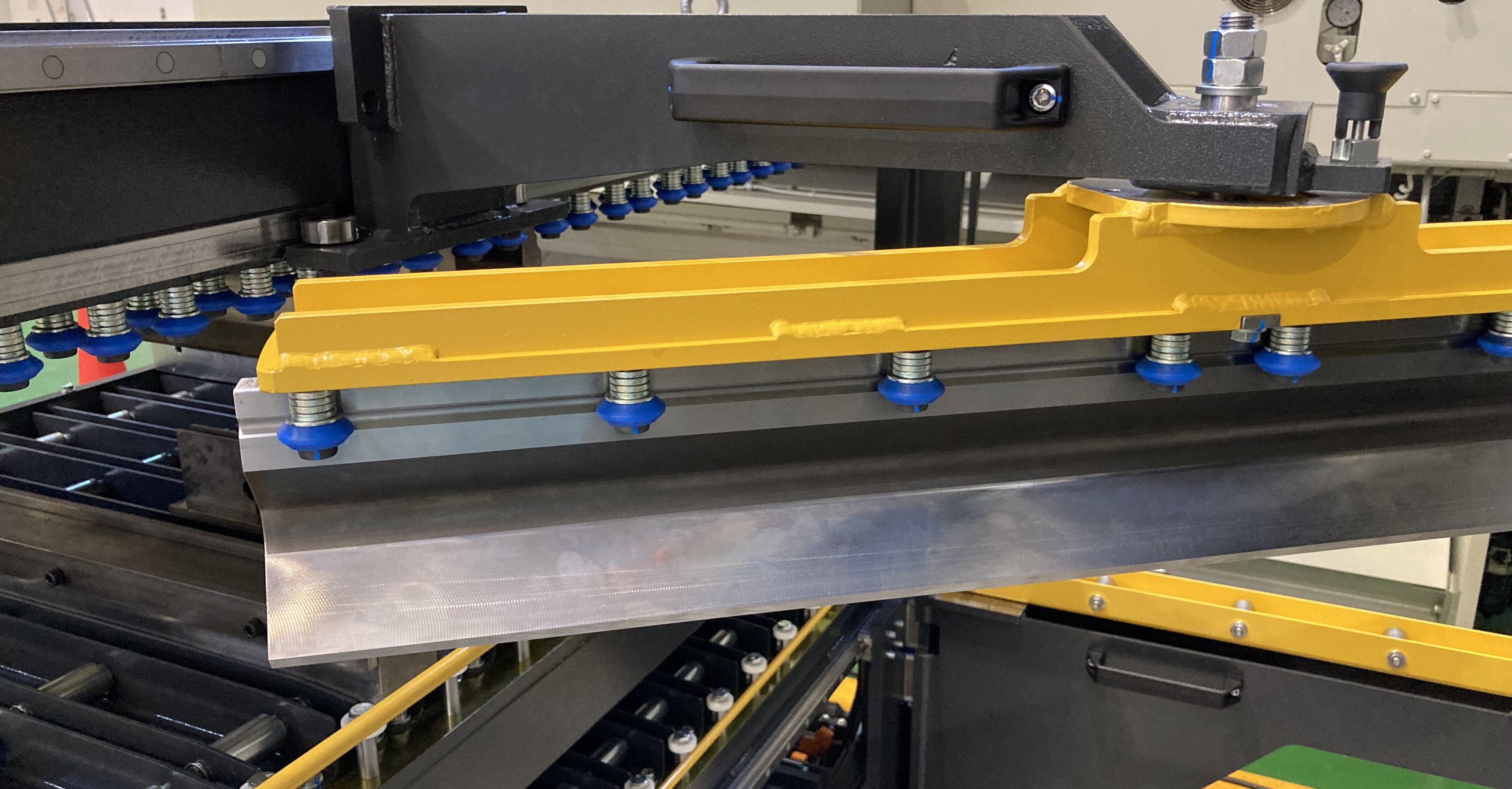

装载可在3个位置自动停止的电动升降装置,节省空间的同时实现大量收纳

装载可在3个位置自动停止的电动升降装置,节省空间的同时实现大量收纳

3

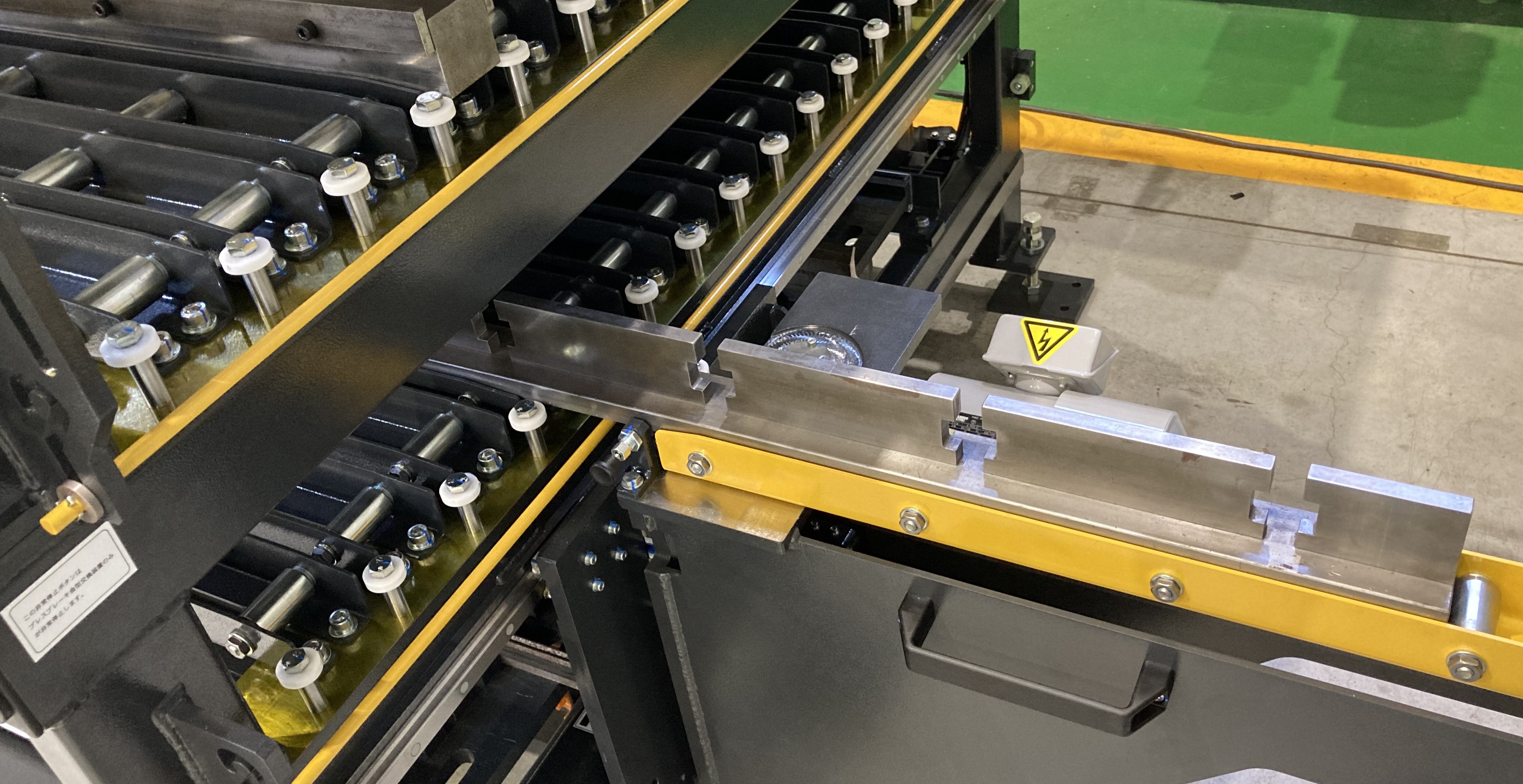

轻松反转冲头

轻松反转冲头

4

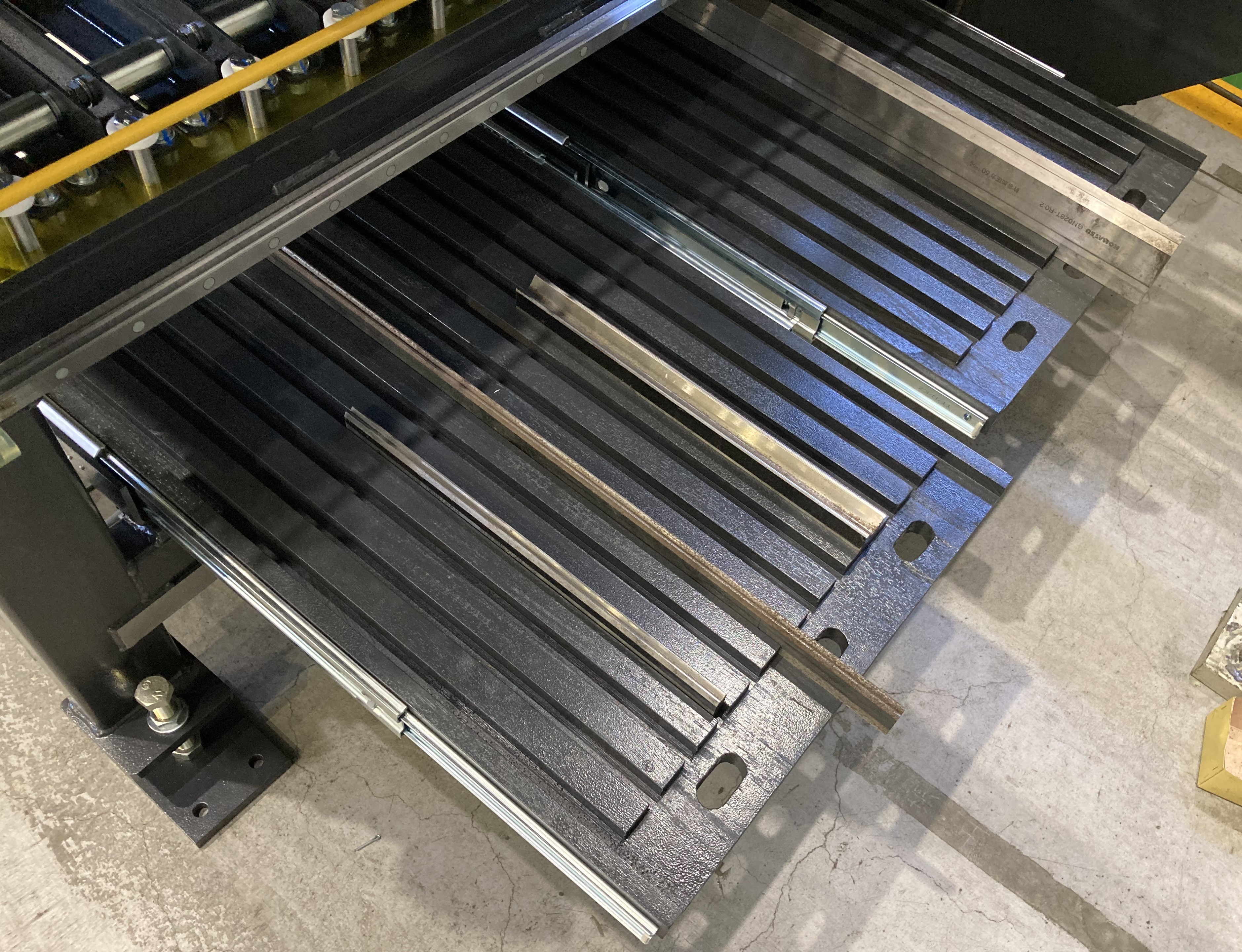

有专门存放轻巧小号模具的
抽屉

有专门存放轻巧小号模具的抽屉

主要规格

冲头收纳部 列数 27列 (50mm孔距)
冲头长度 (最小) S号(415mm)
冲头长度(最大) L号(835mm)
冲头高度 最高235mm
重量 (每列) 最大40kg (L号换算)
重量(全体) 最大600kg
模具收纳部 层数 2层 (上、下)
列数 (全体) 30列 (91mm孔距)
模具长度(最小) S号(415mm)
模具长度(最大) L号(835mm)
模具高度 最高125mm
模具底宽 最宽60mm
重量(每列) 最大60kg
重量(每层) 最大600kg
冲头滑臂 手动反转装置
模具滑臂 电动升降装置
升降速度 35/29 mm/sec (60/50Hz)
升降台重量 最大60kg
停止位置 上段、中间、下段
发动机 200V 3相 200W 带刹车
轻量冲头收纳抽屉 列数 11列 (50mm孔距)
30x20x30
冲头长度 L号(最大835mm)
冲头高度 最高150mm
冲头重量(全体) 最大80kg
轻量模具收纳抽屉 列数 12列 (44mm孔距)
30x14x30
模具长 L号(最长835mm)
模具高 最高150mm
模具重量(全体) 最大80kg
干燥重量 900kg

1. 上表为参考事例。模具形状不同,实际收纳数量也不同。

2. 冲头高度指,60mm的1V模具在冲头下方收纳时冲头的最大高度。

3. 重量(每列)指,用L号冲头时的最大重量。

4. 冲头须有防落斜槽。

5. 模具收纳部也可收纳DHC和1VHB等模具底座。
1V模具底宽超过60mm的不能收纳。

6. 模具高度指,下段收纳时的最大高度。

7. 模具滑臂可以选择在以下3个位置自动停止 中間:折弯机操作台高度,
上层:中间位置靠上60mm(DHC模具底座面),
下层:中间位置靠下223mm。

8. 与折弯机是不同系统的电源(200V、3相、1KVA)。

9. 本产品还可选择滑动更轻松的带有滚轮的模具底座(选装件)。专利申请中

●如外观和型号等改良时,恕不另行通知。
